SHS 30LR Ghid liniar glisor 28*45*60*131 mm specificație
| Desemnare | SHS 30LR |
| Categorie | Bilă în cușcă LM Guide Model SHS |
| Lățimea W1 (mm) | 28 |
| Înălțime M(mm) | 45 |
| Latime W(mm) | 60 |
| Lungime L (mm) | 131 |
| bloc LM (kg) | 1.36 |
| Cr (kN) Capacitate de sarcină dinamică de bază | 54.2 |
| C0r (kN) Capacitate de sarcină statică de bază | 88.8 |
| Momentul static admisibil kN•m(un bloc) | 1.36 |
| Momentul static admisibil kN•m(două blocuri) | 6.6 |
| Niplu de ungere | B-M6F |
| Jocul radial | Nota normala |

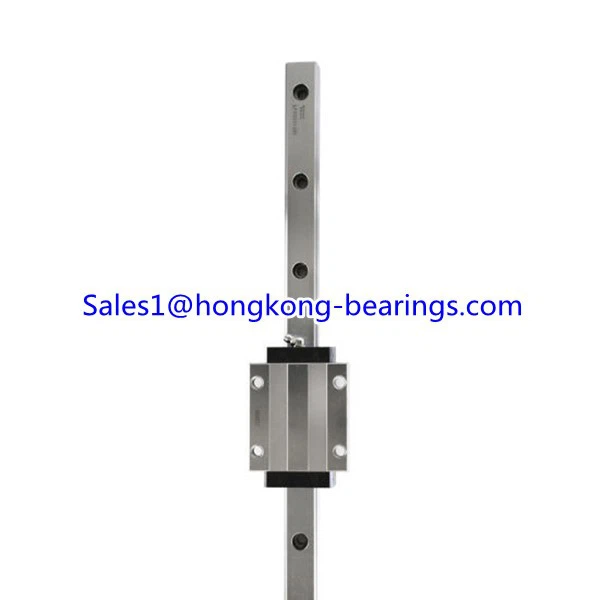

Bloc șină de ghidare liniară SHS-30LR extinsă 28*45*60*131 mm
| Numarul modelului. | Dimensiuni exterioare | Dimensiunile șinei LM | Masa | ||||||||
| Înălţime (H) | Lăţime (W) | Lungime (L) | Lăţime W1 ±0.05 | W2 | Înălţime M1 | Pas F | d1*d2*h | Lungime Max | Blocul LM kg | LM Rail kg/m | |
| SHS 30R SHS 30LR | 45 | 60 | 106 131 | 28 | 16 | 23 | 80 | 9*14*12 | 3000 | 1.04 1.36 | 4.5 |
| SHS 35R SHS 35LR | 55 | 70 | 122 152 | 34 | 18 | 26 | 80 | 9*14*12 | 3000 | 1.8 2.34 | 6.2 |
